スーパーなまず DN-SH600J 機能仕様

通信切断時 電話連絡サービス

配信サーバーとの切断が異常の時 お知らせするサービス
連続15分以上切断の時、メールで連絡
連続20分以上切断の時、電話で担当者さまに連絡
※弊社 営業日に限る

発報震度レベル設定

気象庁震度階級 1〜7の間で設定
※外部制御出力DOに限り、キャンセル報での動作選択も可能

発報表現設定

詳細・曖昧1(カウントダウン有)・曖昧2(カウントダウン無)

発報履歴の管理

過去4件(震源地・端末発報内容がLCDから確認可能)設定WEB画面から、
過去90日分の受信履歴確認可能

地震の確からしさ(告知精度選択)

1点観測、2点以上観測によるテリトリー法告知レベルの設定が可能

訓練報受信(する・しない)設定

LCD画面及び設定WEB画面から設定が可能

キャンセル報受信(する・しない)設定

LCD画面及び設定WEB画面から設定が可能

通過地震動作(する・しない)設定

LCD画面及び設定WEB画面から設定が可能 通過地震ー10秒まで対象

深発地震地震(する・しない)設定

LCD画面及び設定WEB画面から設定が可能

RF出力(する・しない)設定

LCD画面及び設定WEB画面から設定が可能 子機連動時に設定

端末動作確認テスト

震度レベル3段階(3・5強・7 猶予時間20秒固定)ループ設定WEB画面から、詳細テスト条件設定可能

固定IPの設定

LCD画面及び設定WEB画面から設定が可能

プロキシ接続の設定

設定WEB画面から設定が可能(SOCK5

告知アナウンス設定機能

カウントダウン0後、注意喚起・避難誘導音声の設定可能

津波注意報・警報受信機能

津波注意報・警報 受信可否設定が可能 受信地域の設定可能

気象情報受信機能

提供予定

端末動作停止機能

7曜日指定 0〜23時(00分固定)

LINE OUTディレー機能

0秒〜10秒 選択可能

外部制御出力

設定機能

ディレー:0秒・100900ms110
出力時間:0秒・100900ms160秒・
      2分・3分・4分・5分・連続・音声連動
出力方式:発報時出力・発報後出力

音声スルー・音声切換機能

通常時:LINE IN音声をLINE OUTに、そのままスルーパスする
機能
発報時:LINE IN音声を遮断し音声を切換え
       発報動作が終了すると通常時に戻る

時報機能

時報サウンド4種 023時(00分固定)

バージョンアップ機能

LCD画面及び設定WEB画面からバージョンアップ可能

スーパーなまず DN-SH600J 製品仕様

品名

スーパーなまず

品番

DN-SH600J

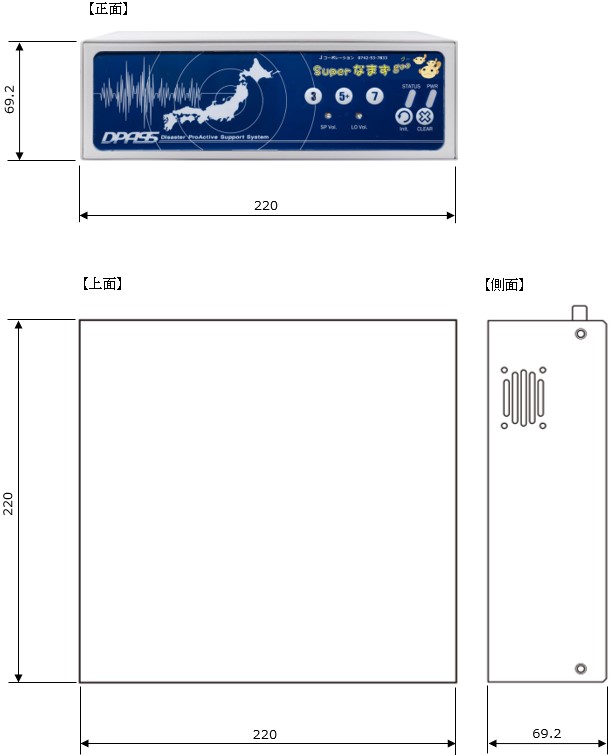

本体外形寸法

220mm×高さ69.2mm×奥行220mm(突起部除く)

重量

1.9kg

電源電圧

DC12V ACアダプタ使用(出力:DC12V 1000mA以上)

消費電力

待受2.0W 最大3.4W

温湿度条件

操作時040℃ 非動作時−1060℃ 湿度1080%RH 結露なきこと

電文受信方式

IPv4インターネット常時接続環境でのTCP/IP方式





出力



外部制御出力



(DO 1/2/3/4

無電圧ループ接点出力(A接点・B接点 設定可能)

定格電圧:38V 最大ピーク電圧:60V

定格電流:1000mA 最大ピーク電流:1000mA

内蔵音声出力

(SPEAKER)

2W

外部音声出力

(LINE OUT)

RCA-MONO 出力電圧:800mVp-p Max. 100kΩ不平衡

信号出力

(DEBUG)

TTLレベル



入力

電源

(POWER)

AC100V(50/60Hz) DC12V-1000mA

外部音声入力

(LINE IN)

RCA-MONO 入力電圧: 800mVp-p Max. 100kΩ不平衡

ネットワーク

(RJ-45)

10/100Base-T 通信ポート:LANWAN TCP9001

外部接点入力

(DI 1/2/3)

電圧ループ接点出力に対応 出力電圧5V 出力電流5mA



表示/

操作音

LCD

(INFORMATION)

端末設定情報および電文受信内容を表示

LED

(POWER)

電源供給状態およびハードウェアー接続状態の確認

LED

(STATUS)

ネットワーク接続状態および電文受信の確認

ブザー



ボタンの操作音





接続

端子

電源

外径:6mm 内径:2mm

LINE OUT

RCA ピンジャック

LINE IN

RCA ピンジャック

DG-SERIAL

φ3.5 4極ジャック

DO

スクリューレス 3.5mmピッチ

DI

スクリューレス 3.5mmピッチ

同梱物

本体×1、本体滑り止めゴム足×4、壁掛けブラケット×1、ブラケット固定ネジ×5、壁掛け用ネジ×4、ACアダプタ×1、LANケーブル×1、コード固定具×3、取扱説明書×1、保証書×1

J コーポレーション
進化!
伝説の 「なまず」 が、ここまで
お問合せは 総合窓口 0742-53-7833   mailでのお問合せ mail question
緊急地震速報
製品仕様書・機能仕様書のダウンロード
Jコーポレーション
仕様書・接続環境
接続通信環境
製品仕様書
緊急地震速報
機能仕様書
スーパーなまず
製品仕様書・機能仕様書のダウンロード

スーパーなまず 仕様書

インターネット回線 : 光・ADSL・CATV
LAN端子 : RJ-45カテゴリー5以上 1ポート
ルーター(NAT変換) : 必要
インターネットプロトコル : Ipv4   自動IP取得の場合は、DHCPサーバーが必要
セキュリティーポート・ポリシー : TCP:9001・80  UDP:53  LAN⇒WAN方向開放
 (申込手続き後、配信サーバーIPアドレスを、お知らせする事が可能です。)
通信速度 : 接続ポートより、ストレスなくインターネットが閲覧出来るのであれば、利用出来ると判断致します。

 ※受信端末用に、専用回線を準備する場合には、プロバイダー契約をお忘れにならないようご注意ください。
